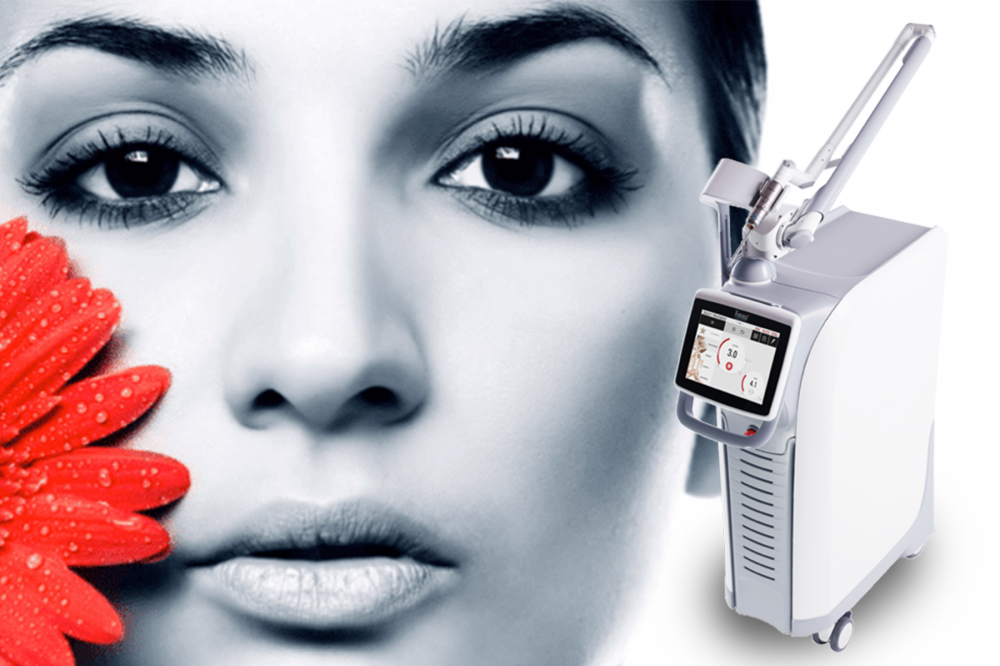

Премиальная лазерная система StarWalker: широкий спектр решений эстетических проблем

Ноябрь 12, 2020
Маркетинг Премиальная лазерная система StarWalker: широкий спектр решений эстетических проблем

Лазеры Q-Switch набирают все большую популярность на современном рынке. Данные технологии, получившие название лазеры модулированной добротности, обеспечивают решение сложных эстетических проблем и гарантируют терапевтические результаты высокого качества.

1.jpgАппаратная система StarWalker предлагает революционный подход к коррекции широкого спектра патологий. Ее ключевой чертой является технология гибридного импульса, которая в значительной мере усиливает эффект воздействия на ткани.

Отличительные особенности технологии Q-Switch

Длительность импульса является ключевым моментом, отличающим лазеры Q-Switch от других аппаратных систем. Классический фототермолиз в ходе преобразования световой энергии в тепловую подразумевает прогрев объема биотканей. Целевой хромофор выступает структурой, которая опосредованно нагревает ткани путем переизлучения тепла.

По мере выхода из секундного или миллисекундного диапазона и приближения ко времени, меньшему времени термической релаксации ткани-мишени, происходит переход в микросекундный диапазон. Мишень или структура, которая содержит хромофор, выступает точкой приложения излучения. В ходе работы в микросекундном диапазоне воздействие на ткани осуществляется только на хромофор (дерма, скрутки волокон коллагена). Данные структуры могут использоваться для переизлучения тепла с целью стимуляции окружающих тканей.

2.jpgСледует помнить, что время термической релаксации объекта-мишени не всегда находится в мили- и микросекундном диапазоне. Маленькие объекты, например, меланосомы и экзогенные красители, имеют очень короткий период термической релаксации, который попадает в наносекундный диапазон. По данной причине необходимо учитывать размер меланосомы, зависящий от содержания меланина, и концентрацию введенного красителя. Успешную работу с пигментными нарушениями и выведением татуировок обеспечивает использование наносекундных режимов.

В основе работы лазеров модулированной добротности лежит сочетание работы в пикосекундном и наносекундном диапазоне, использование короткой длины волны и накопление большого количества энергии за минимальный период времени. Это обеспечивает достижение в обрабатываемой зоне фотоакустического эффекта и максимально снижает риски осложнений.

Лазерные генераторы представляют собой жидкие либо газообразные рабочие вещества, оборудованные двумя резонаторами и лампой накачки для обеспечения нагрева тканей.

Рабочие вещества имеют высокую инверсию населенности фотонами. Под действием лампы накачки они отрываются от дальних орбит и ударяются о резонаторное зеркало, возвращаясь в рабочее вещество. После сбора определенной концентрации фотонов открывается заслонка во втором зеркале, и пучок энергии выходит изнутри газового генератора.

Принцип работы лазеров Q-Switch

3.jpgГлавная задача лазеров модулированной добротности – создание пучка энергии с высокой концентрацией фотонов за короткий промежуток времени. Набор температуры за минимальное время вызывает резкое расширение вещества (если это экзогенный краситель), вследствие чего происходит его разрушение до мелких частиц. Полученный эффект объясняется формированием мощной энергетической нагрузки за счет быстрого набора температуры за 10-9 либо 10-12 нс.

Данный процесс сопровождается нагревом окружающей воды, образованием пара, пузырьков кавитации и возникает из-за появления акустической волны. Это вызывает расширение тканей над зоной обработки и формирование газоколлагенового щита. В процессе работы с эндогенным хромофором (меланин, содержащийся в кератиноцитах) наблюдается взрыв меланосомы, который сопровождается характерным потрескиванием. В некоторых случаях возможно разрушение клетки. Сила акустической волны зависит от количества энергии, подаваемой на объект-мишень.

4.jpgКороткое время воздействия на ткани снижает степень проявления термического эффекта и усиливает акустический. Целевая структура в процессе обработки взрывается либо распадается на мелкие части.

Революционное развитие лазеров Q-Switch позволяет исключить осложнения, которые появляются при использовании только наносекундных или пикосекундных импульсов. Эта возможность обеспечивается контролем мощности подаваемой энергии. Подход к решению данной проблемы буде отличаться у разных производителей лазерного оборудования:

  • Пакетированная подача энергии с микросекундными паузами.
  • Многократные проходы по рабочей области.
  • Применение специальных патчей, поглощающих пар в газоколлагеновом щите.

Компания Fotona уходит от стандартного наносекундного прямоугольного импульса. Специальный запатентованный лазерный генератор TMD позволил получить уникальный гибридный импульс наносекундной длины, состоящий из пикосекундных импульсов.

Он представляет собой комбинированный импульс с длительностью 580 пикосекунд, который повторяют 5 раз в течение 5 наносекунд.

Формирование гибридного импульса осуществляется в аппарате, а не на выходе. Данный пик удерживается следующими маленькими подимпульсами. Импульс длительностью 580 пикосекунд имеет в центре энергию 300 миллиджоулей.

Режимы и технологии StarWalker

Технология гибридного импульса обеспечивает быстрый набор энергии и минимизирует риск осложнений в ходе выполнения процедур. Компания Fotona оборудовала StarWalker широким спектром режимов для работы с различными видами пигмента на разной глубине.

Акустически модулированная лазерная система MaQX позволяет получить высокую энергию импульса, меняя силу акустического удара.

5.jpgДостижение однородного профиля луча обеспечивают вакуумные элементы запатентованной технологии OPTOflex ® Vacuum Cell Technology. Специальные преобразователи позволяют равномерно распределить энергию для безопасной обработки тканей по всей площади размера пятна. Чем равномернее профиль, тем меньшим будет риск точечных кровотечений, а также разрыва ткани.

Получение равномерного профиля луча обеспечивает также VCT (Vacuum Cell Technology) – технология вакуумных элементов. Запатентованная технология Fotona позволяет передать лазерный луч на поверхность кожи с минимальными искажениями. Ни один производитель лазерных систем не может достичь такого качества луча, не нарушив патента Fotona.

Технология EFC обеспечивает контроль энергии в процессе обработки тканей с обратной связью. Поддержка неизменности энергии импульса при помощи нескольких независимых измерителей является основой эффективности и безопасности. Технология EFC позволяет контролировать энергию каждого импульса.

6.jpgПроявление фотоакустического эффекта предполагает формирование газоколлагенового щита – подъема тканей, вызванного паром. После разрушения пигмента акустической волной в течение 1-2 месяцев наблюдается фагоцитоз и устранение пигментного образования.

Процесс удаления татуировок и пигментации аппаратами предыдущего поколения требовал 40-минутной паузы в работе. Необходимо было дождаться, пока осядет газоколлагеновый щит, и только после этого проводить дальнейшее облучение тканей. Для ускорения работы производители лазерного оборудования предлагали различные варианты: абляционно-фракционное воздействие перед обработкой полным лучом, сверление татуировки с применением холодных режимов эрбиевого или СО2-лазеров. Данные методы обеспечивали в газоколлагеновом щите создание дренажного отверстия для быстрого выхода пара.

Для повышения эффективности работы лазерного оборудования компания Fotona разработала запатентованную технологию FracTat ® , которую реализовала в аппаратной системе StarWalker. FracTat ® сочетает использование фракционной насадки, создающей коллагеновый щит, с обработкой тканей полным лучом. Применение данной технологии позволяет получить концентрацию энергии в 10 раз больше, чем на входе. Разрушенные частицы пигмента вымываются с кровью, а их глубоко залегающие остатки устраняются при помощи обработки полным лучом.

Принцип действия фракционных Q-Switch NdYAG манипул FS20A d (81 пиксель, 9х9 мм) и FS20B d (25 пикселей, 9х9) состоит в преобразовании энергии за счет дифракции. Это позволяет эффективно работать с разной степенью травматизации верхних отделов эпидермиса и дермы. Повреждение тканей формируется за счет лазерно-индуцированного пробоя. Применение данной технологии предотвращает появление белесых пузырьков, снижает болевые ощущения, способствует более быстрому заживлению тканей.

7.jpgЛазерная система StarWalker направлена на работу не только с экзогенными, но и с эндогенными материалами. Данный аппарат позволяет корректировать такие пигментные нарушения, как веснушки, мелазма, пятна «кофе с молоком», а также проводить лечение акне и сосудистых проблем (купероз, розацеа).

Применение данных технологий направлено на создание травмы, вследствие которой перезапускаются процессы воспаления. Результатами являются активная регенерация тканей, прекращение воспалительного процесса, быстрое рубцевание и уменьшение яркости рубцов. В зависимости от задачи возможен выбор разного количества энергии и ее подача на нужную глубину без риска негативных последствий.

Принципы коррекции пигмента в зависимости от цвета

Система StarWalker содержит 4 длины волны, которые в сочетании с несколькими диапазонами длительности дают 14 различных режимов работы. Манипулы-лазеры на красителях выступают адаптерами для удаления цветных татуировок. Их применяют для преобразования длины волны 1064 нм в нужный диапазон:

  • R650 d – преобразователь 650 нм (2, 3 и 4 мм), рассчитан на работу с зеленым пигментом;
  • R585 d – преобразователь 585 нм (2, 3 и 4 мм), используется для коррекции голубого пигмента.

R28 d* – базовая Nd:YAG и KTP zoom манипула (2-8 mm) дает возможность работы в микросекундном и миллисекундном диапазонах.

Параметры работы с пигментом татуировок разных цветов:

- синие, коричневые, серые, черные (темные) чернила:

  • источник: 1064 нм, Q-switched Nd:YAG;
  • манипула: R28d, R29d;
  • режим: MaQX – 1;
  • плотность энергии: 2 – 12 Дж/см2;
  • частота: до 5 Гц.

Плотность энергии устанавливается в соответствии с состоянием татуировки. Для новых/не обрабатывавшихся ранее/плотных татуировок выбирают более низкую плотность энергии, для частично побледневших – более высокую плотность энергии;

- красные, желто-коричневые, оранжевые, фиолетовые чернила:

  • источник: 532 нм, Q-Switched KPT;
  • манипула: R28d, R29d;
  • режим: MaQX – 1;
  • плотность энергии: 0,8 – 5 Дж/см2;
  • частота: до 5 Гц.

- небесно-голубые (светлые) чернила:

  • источник: 585 нм, Q-Switched;
  • манипула: R585d;
  • плотность энергии: 2 – 5 Дж/см2;
  • частота: до 2 Гц.

- зеленые, жёлто-зелёные чернила:

  • источник: 650 нм, Q-Switched;
  • манипула: R650d;
  • плотность энергии: 2–5 Дж/см2;
  • частота: до 1 Гц.

Дополнительные возможности StarWalker заключаются в коррекции пигментации, проведения процедур омоложения и лечения акне полным и фракционным лучом, лечении онихомикозов и удалении волос.

Преимущества StarWalker:

  • сумма достоинств пико- и наносекундных диапазонов;
  • энергия – до 10 Дж в Q-Switch;
  • диаметр луча – (20 mm);
  • скорость (15 Hz);
  • профиль (Vacuum cell tubes);
  • Optoflex arm;
  • работа по сосудам (LP KTP + LP Nd:YAG);
  • обширные возможности (14 сочетаний диапазонов длительности и длин волн);
  • приемлемый размер и потребление электроэнергии (55 x 29 x 82 cm; 68 kg; 16A);
  • EFC energy feedback control;
  • низкий уровень шума при работе.

Лазерная система StarWalker, разработанная компанией Fotona, является лучшим образцом Q-Switch-технологий премиум сегмента. Ее применение обеспечивает эффективную и безопасную коррекцию эстетических проблем без риска негативных последствий для пациента.

Похоже, в борьбе между пико- и наносекундными лазерами можно ставить жирную точку. Теперь у врачей-косметологов есть Fotona StarWalker® MaQX, который сочетает эффективность воздействия пикосекундного импульса (лучшее, что было у пико-) и энергию, недостижимую даже для лучших наносекундных лазеров. А это значит, что вопрос с эффективностью разрушения пигмента закрыт бесповоротно.

Кроме того, несмотря на солидную стоимость, в перспективе длительной эксплуатации лазерная система Fotona StarWalker® MaQX оказывается выгоднее даже самых бюджетных вариантов лазеров (так называемых «пистолетов»), которые чаще всего после 200 000 – 700 000 вспышек отправляются… на свалку. По опыту эксплуатации других лазеров Fotona серии QX/QXMAX, ожидаемый ресурс ламп – десятки миллионов!

Приобретая Fotona StarWalker® MaQX, предприятие приобретает не лазер для удаления пигмента, а полномасштабную лазерную систему широких функциональных возможностей для выполнения огромного ассортимента косметологических услуг, систему, которая будет работать с утра и до вечера, не простаивая, и приносить вам прибыль.
